不銹鋼渦輪球閥-大口徑渦輪球閥-渦輪法蘭球閥Q341F
更新：2022/7/6 8:48:58??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q341F-16P
產品介紹
Q341F蝸輪法蘭球閥是手動驅動系統裝置中的一種，頂部設有開度指示盤，能準確指示球閥的開啟角度。主要是用來在管道中起到截?cái)嘟橘|(zhì)的作用，而且具有手動調節介質流量的功能。
Q341F不銹鋼蝸輪球閥主要由：不銹鋼閥體、蝸輪箱等零件組成。其溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封。具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
蝸輪球閥工作原理：
蝸輪球閥是在原有的球閥閥桿上接上齒輪箱，只需用旋轉很小的轉動力矩就能實現開關。蝸輪傳動旋轉90°即可全關全開，啟閉迅速。一般順時針轉動為打開，逆時針轉動為關閉。
Q341F不銹鋼蝸輪球閥零部件材質
| 閥體 | WCB | 304 | 316 | 316L |
| 閥座 | PTFE、PPL、304 | 304 | 316 | 316L |
| 球體 | 2Cr13、304 | 304 | 316 | 316L |
| 閥桿 | 2Cr13、304 | 304 | 316 | 316L |
| 密封圈 | V型聚四氟乙烯填料、PPL高溫填料、金屬石墨纏繞墊片 | |||

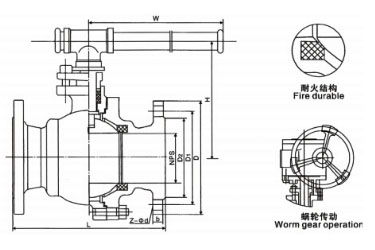

Q341F不銹鋼蝸輪球閥主要零外形及連接尺寸
| 公稱通徑 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(kg) | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
